- COUNTER BALANCING SYSTEM
자동문의 하중을 좌우로 균등하게 분배하여 동작시 무부하 상태를 유지케하여 장기간 무리없이 동작되게 함과 동시에, 풍속20m/sec까지 견딜 수 있도록 장력을 부여합니다.
- SAFETY SYSTEM
문의 하부에 부착되어 자동문 하강시 장애물이 감지되면, 순간적으로 반전됩니다.
- PANEL
MONO FILAMENT POLYESTER섬유로 이중 직조하고 PVC RESIN을 포화하였고, 인장력이 강하며, 화학 물질에도 강합니다.
- WIND BAR
초속 30m/sec에도 무리없이 동작되도록 개발되었으며, 자동문 동작시 연동하여 동작됩니다.
- 제어장치
MIRO-COMPUTER SYSTEM으로 제어하며, 자체 고장을 스스로 판별합니다.

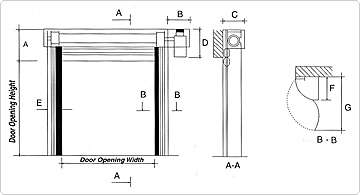

 A | B | C | D | E | F | G | 600 | 350 | 350 | 550 | 270 | 300 | 650 |
- 모델 및 사양
모델명 | YL-30A | YL-50A | LY-70A | 문의크기 | 폭(W) | 1000~2000m/m | 1500~3500m/m | 3000~4500m/m | 높이(H) | 1800~2500m/m | 2000~4000m/m | 3000~5000m/m | 본체사양 | 모터 | 0.4kw~4P | 0.75kw~4P | 1.5kw~4P | 개폐속도 | 0.8m/sec이내가변 | 1.5m/sec이내가변 | Panel | 반투명 PVC, 투명 PVC, Monofilament (두께 2~3m/m) | 내한성 | -30°C~150°C | 내풍속 | 20m/sec | 제어 | 전원 | 3Ø 220V | 제어장치 | μ-Processor PCB | 모타제어 | Invertor 제어 | 안전장치 | Photo Cell + Safety Edge | 기타 Option | Counter Balance System 설계 | 정전시 수동레버 및 핸들조작으로 수동개폐 | Wind Bar 장착 (풍속 20m/sec 이상인 경우) | 개폐속도 1.5m/sec~2.2m/sec |

■ 다양한 감지
 | - | 루프 (LOOP DETECTOR) | 자동문 내 외부에 설치된 LOOP COIL이 만든 고주파계에 금속성 물체가 들어오면 그 물체의 표면에 과전류가 생겨 이것이 한개의 회로가 되고 자계 발생원의 COIL과 함께 되어 일종의 TRANS 상태가 된다.
이 2차 회로의 상태에 의해 1차 회로에서 낸 임피던스의 변화를 검출해 SWITCH를 구성하는 자기식의 감지 장치이다. |
|
| - | 레이다 (RADOR) | 자동문 내 외부에 설치된 SENSOR로부터 발사된 초음파가 물체로 부터 반사되어 오는 반사파를 수신하여 검지하는 SENSOR이다. |
|
| - | 풀 스위치 (FULL S/W) | 자동문 내 외부에 설치된 SWITHCH BOX에서 밧줄등을 늘어뜨려 밧줄을 당김으로 자동문을 동작시키는 방법이다. |
|
| |
| - | 수동 (MANUAL) | 기본적으로 제공되는 방법으로 자동문의 내· 외부에 3점 푸쉬 버튼을 설치하여 사용자가 직접 조작함으로서 자동문을 운전하는 방법이다. |
|
■ 자동문을 설치하시면 - | 신속한 개폐 |
| 좌우개폐(슬라이딩)방식 및 금속셔터 방식보다 훨씬 빨리(0.8m~2.2m/sec)
열리므로 물류의 이동이 신속합니다. | - | 차단 효과 | 바람과 열의 이동을 효과적으로 차단합니다.
특히 식품제조업체 공장내부로의 먼지 유입을 막는데 더욱 효과적입니다. | - | 안전성, 채광성 | 도어(Door)가 내려올 때 안전센서가 동작되면 즉시 다시 열립니다.
특수 재질SHEET를 사용하여 햇빛을 차단하지 않아 자연채광이 가능합니다. | - | 물류자동화는 원가절감 | 냉,난방 에너지 손실을 극소화 시켰습니다.
협소한 공간에도 설치할 수 있어 공간 효율을 극대화 시킵니다.
문을 여닫는 힘과 시간이 절약되어 생산성이 향상됩니다. | - | 쾌적한 환경에 작업능율 10배 | 물류이동이 신속하게 이루어집니다.
외관이 깨끗하며 출입시 소음이 없습니다.
작업장의 선진화로 공장의 이미지가 향상됩니다. | - | 제품의 품질을 최상으로 | 분진, 곤충의 유입을 막아주며 온도, 습도를 유지합니다.
식품, 원료의 변질을 방지합니다.
설비나 자재의 부식을 막아줍니다. | - | 적용 현장 | 생산공장(자동차, 식품, 기계, 전기, 인쇄, 주물, 섬유, 플라스틱, 화학, 전자 등), 물류시설(유통센타) 및 제품 출하장 자동차 세차기 출입구 및 정비공장 |
|
