■ 점포용

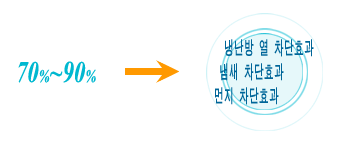

- 냉난방 열 차단효과
사람의 출입이 많아 열손실이 많은 경우 열손실을 최대한 막아 주어 냉난방 효과를 높일 수 있다.
- 먼지 차단효과
먼지가 많이 발생하는 대로변 매장이나 청결함을 유지해야 하는 편의점등에 밖의 먼지가 들어오는 것을 차단하여 실내의 깨끗함을 오래 유지시킬 수 있다.
- 냄새 차단효과
자동차 배기 GAS, 그밖의 냄새를 차단하여 준다.
- 방충 효과
모기, 파리등의 각종 벌레 침입방지에 효과적이어서, 식료품점, 제과점, 레스토랑, 과일가게, FASTFOOD점 등에 위생적 환경을 유지시켜준다.
■ 산업용
- 열손실 방지효과
문을 개방해 놓아도 냉동실의 냉기를 잃지 않는다.
- 신선도 유지효과
냉동실 내부와 입구와의 온도차가 특히 적기때문에 신선도가 오래 유지된다.
- 청결 유지효과
먼지, 벌레, 냄새등을 차단하기 때문에 냉동실은 항상 청결하다.
- 반영구적 수명
AIR curtain은 Fan을 Plastic사출로 제작하여 소음, 진동이 거의 없어 반영구적이다.
■ 기존 선정에 관하여
AIR CURTAIN을 효과적으로 사용하기 위해서는 설치할 곳의 높이, 넓이, 측풍, 실내외 온도차, 환기상태등의 조건에 맞는 기종을 선택하십시오.

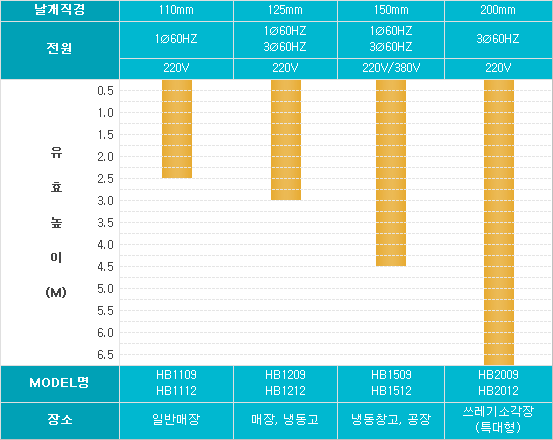

■ 기존 선정열람표
■ GRILL 선정방법
- 냉방 중인 경우
냉방 중인 경우에는 취부그릴을 실내쪽 약 0~15° 정도로 조정
(내부설치)
- 난방 중인 경우
난방 중인 경우에는 취부그릴을 외부쪽으로 약 0~15° 정도로 조정
(내부설치)
- 냉방 중인 경우
냉동 중인 경우에는 취부그릴을 내부쪽으로 25° 이내로 유지
(외부설치)
- 냄새 해충 방지시
냄새, 해충방지 목적인 경우에는 취부그릴을 외부쪽 15° 로 유지
(내부설치)

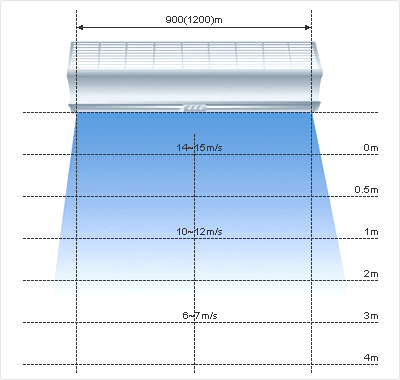

■ 풍속분포도
■ 외형도

■ 송풍형 에어커튼 사양표
MODEL | DIMENSION (mm) | 전압
(V) | 소비전력
(W) | 풍량
(CMM) | 토출풍속
(m/sec) | 유효차단높이
(M) | L | H | W | HB-1109 | 900 | 208 | 208 | 1Ø 220V | 130 | 20 | 7-9
2SPEED | 2.5 | HB-1112 | 1,200 | 208 | 208 | 180 | 25 | HB-1209 | 900 | 215 | 215 | 1Ø 220V | 150 | 24 | 9-11 | 3.0 | HB-1212 | 1,200 | 215 | 215 | 240 | 30 | 9-11 | HB-1509 | 900 | 270 | 270 | 1Ø 220V
3Ø 380V | 400 | 38 | 13-15 | 4.5 | HB-1512 | 1,200 | 270 | 270 | 400 | 50 | 13-15 | 4.5 | HB-2009 | 900 | 470 | 340 | 3Ø 380V | 3,000 | 73 | 73 | 7.0 | HB-2012 | 1,200 | 470 | 340 |
■ 히터형 에어커튼 사양표(PTC 히터내장)
- 에어커튼에 히터 사용은 백화점이나 할인마트등 대형건물에서 외기를 차단하고 온도보상이 필요한 곳에 설치하며 설치시 실내공기가 유입될 수 있도록 설치하는 것이 효과적이다.
MODEL | DIMENSION (mm) | 전원 | 소비전력
(Kwh) | 열량
(Kcal/h) | 배관경
(mm) | L | H | W | HB-1209E | 900 | 235 | 215 | 1Ø 220V | 4.5~5 | - | 5.5 (2P) | HB-1212E | 1,200 | 235 | 215 | 1Ø 220V | 6.5~7 | - | 5.5 (2P) | HB-1209E | 900 | 285 | 270 | 3Ø 380V (4선) | 5.5~6 | - | 5.5 (4P) | HB-1212E | 1,200 | 285 | 270 | 3Ø 380V (4선) | 7.5~8 | - | 5.5 (4P) |
■ PTC(Poositive Temperature Control)란?
세라믹소재를 이용 열을 발산함으로 제품 수명이나 안전성에서 최고의 성능을 발휘한다. PTC는 경공업, 주택, 교통, 농업, 의료, 항공, 환경보호, 가정용 기계등에 광범위하게 사용되어지는 첨단 과학기술제품이다.
■ 특징
- 적정온도 유지, 자동온도 조절기능
PTC는 교류나 직류상태에서 온도가 올라갈 때 퀴리포인트에서는 저항이 아주낮으나 일단온도가 퀴리포인트를 넘어서면 저항이 급격히 높아져 전류는 안전수치까지 떨어뜨림으로 자동으로 온도를 통제하여 안정적인 온도를 유지하게 한다.
- 화재위험으로부터 안전함
PTC는 발열시 빨갛게 달구어 지거나 불꽃이 없어 안전성이 높다. PTC는 주위 온도가 한계점을 초과하면 자동으로 평형점까지 떨어져 화재의 위험이 전혀없다.
- 전기절약
PTC는 에너지를 입력하는데 있어 전류제한 작용을 채택하여 일반 니켈코일식 발열 장치에 비해 전기 소모량이 적어 경제적이다.
- 수명이 반영구적임
PTC는 니켈코일과는 달리 고온시 산화되는 폐단이나, 발열관이 쉽게 부서지는 현상이없어 제품수명이 반 영구적이다.
■ PTC 히터와 일반히터의 비교표
| PTC세라믹히터 | 일반히터 (카트리지히터, 씨즈히터) | 형태 | 그물구조 (열효율 높음) | 일자형, U자형 (열효율 낮음) | 과열방지장치 | 히터 자체내 과열방지 특성이 있음
(안정성이 높다) | 바이메탈 온도감지 센서에 의존 | 표면온도 | 120°C~200°C | 400°C~1,000°C | 내구성 | 반영구적 | 3~5년마다 교환 | 산소와 결합여부 | 발열시 산소와 결합하지 않음 | 발열시 산소와 결합 (위험성이 높음) | 제어방식 | 리모콘형/콘트롤 패널 | 콘트롤 패널 |
■ 우수차단 효과
- AIR CURTAIN 경제성분석
조건 | 서울외기
평균온도 | 여름 (6~9月) | 22.85℃ | 봄가을 (4~5月, 10月) | 14.14℃ | 겨울 (11~3月) | 14.14℃ | 냉동실 온도 | 4.1℃ | 냉동실 용적 | 15㎡ | 1일 문 개방시간 | 30분 | AIR CURTAIN MODEL | HB-1109 |
문의 열손실 적산(1-2)=22,474,6\/년 | 서울
평균온도 | AIR CURTAIN을
사용하지 않는 경우 | AIR CURTAIN을
사용하는 경우 | 여름
(6~9月) | 541kal/분×30분/일×122일
×0.001KWH/kal=1980.06KWH | 16kal/분×30분/일×122일
×0.001KWH/kal=589.26KWH | 봄가을
(4~5月, 10月) | 401kal/분×30분/일×122일
×0.001KWH/kal=1106.76KWH | 112kal/분×30분/일×92일
×0.001KWH/kal=309.12KWH | 겨울
(11~3月) | 245kal/분×30분/일×151일
×0.001KWH/kal=1109.85KWH | 68kal/분×30분/일×151일
×0.001KWH/kal=308.04KWH | 合 計 | | |
- 도표 1
냉동 냉장고용 Aircurtain 실내온도유지효과

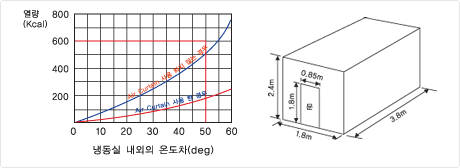

- 도표 2
문을 1분간 개방한 경우의 열손실
■ 방충효과

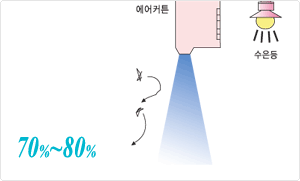

- AIR CURTAIN의 방충효과 실험을 그림과 같이 토출풍속 8M/sec, 토출폭 6㎝의 AIR CURTAIN을 수직으로 분사시키고 실내에 수은등을 켰을때 그 결과 벌레의 차단효과가 70~80%에 달하는 효과가 있었음을 보여주었다.
■ 설치방법
- AIR CURTAIN은 실내에 설치하는 것을 원칙으로하나, 냉동 냉장창고에는 실외에 설치한다.
- 벽에 설치

- 천정 설치

■ 전기공사
- 접지공사에 대하여
만일의 감전사고 방지를 위해 다음과 같이 접지공사를 주십시요.

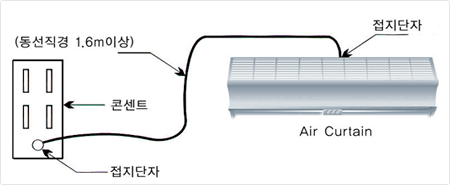

- 콘센트 접지인 경우

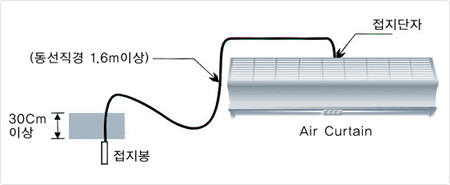

- 접지봉을 사용하는 경우
■ 별매품(CONTROL & SWITCH)

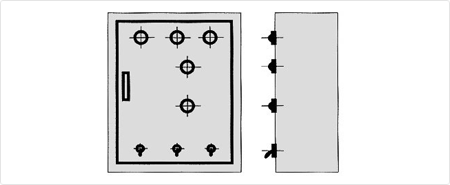

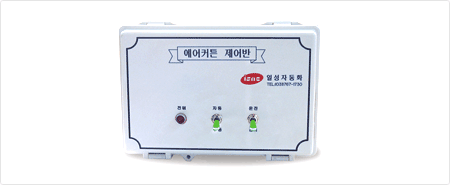

- CONTORL BOX
- WITCH

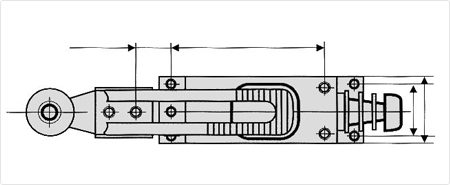

- LIMIT SWITCH
|
